服务通信

服务通信也是ROS中一种极其常用的通信模式，服务通信是基于请求响应模式的，是一种应答机制。也即: 一个节点A向另一个节点B发送请求，B接收处理请求并产生响应结果返回给A。比如如下场景:

机器人巡逻过程中，控制系统分析传感器数据发现可疑物体或人... 此时需要拍摄照片并留存。

在上述场景中，就使用到了服务通信。

  • 一个节点需要向相机节点发送拍照请求，相机节点处理请求，并返回处理结果

与上述应用类似的，服务通信更适用于对时时性有要求、具有一定逻辑处理的应用场景。

理论模型

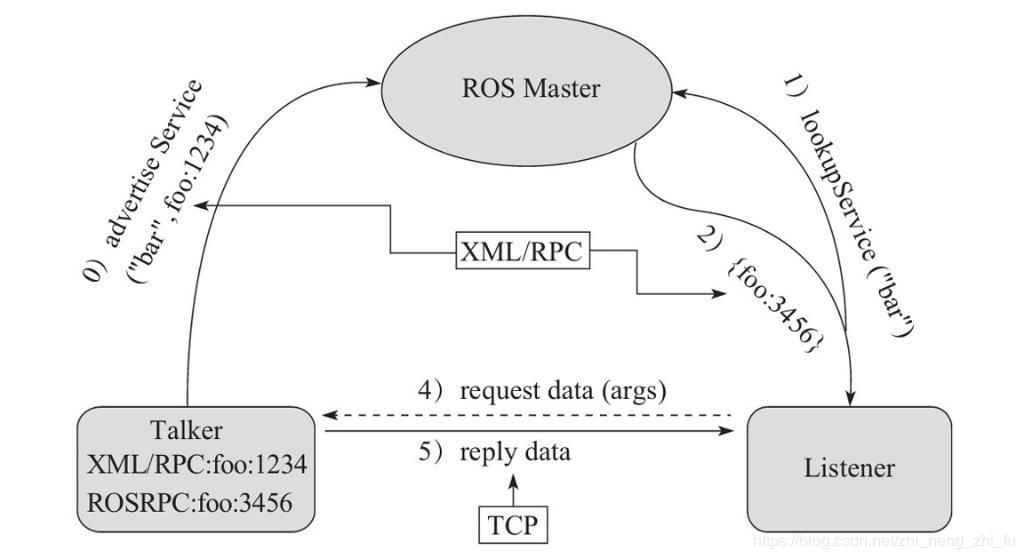

服务通信较之于话题通信更简单些，理论模型如下图所示，该模型中涉及到三个角色:

  • ROS master(管理者)
  • Server(服务端)
  • Client(客户端)

ROS Master 负责保管 Server 和 Client 注册的信息，并匹配话题相同的 Server 与 Client ，帮助 Server 与 Client 建立连接，连接建立后，Client 发送请求信息，Server 返回响应信息。


整个流程由以下步骤实现:

0.Server注册

Server 启动后，会通过RPC在 ROS Master 中注册自身信息，其中包含提供的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

1.Client注册

Client 启动后，也会通过RPC在 ROS Master 中注册自身信息，包含需要请求的服务的名称。ROS Master 会将节点的注册信息加入到注册表中。

2.ROS Master实现信息匹配

ROS Master 会根据注册表中的信息匹配Server和 Client，并通过 RPC 向 Client 发送 Server 的 TCP 地址信息。

3.Client发送请求

Client 根据步骤2 响应的信息，使用 TCP 与 Server 建立网络连接，并发送请求数据。

4.Server发送响应

Server 接收、解析请求的数据，并产生响应结果返回给 Client。

注意:

1.客户端请求被处理时，需要保证服务器已经启动；

2.服务端和客户端都可以存在多个。

在模型实现中，ROS master 不需要实现，而连接的建立也已经被封装了，需要关注的关键点有三个:

  1. 服务端
  2. 客户端
  3. 数据

流程:

  1. 编写服务端实现；
  2. 编写客户端实现；
  3. 为python文件添加可执行权限；
  4. 执行。

‍

自定义srv

需求:

服务通信中，客户端提交两个整数至服务端，服务端求和并响应结果到客户端，请创建服务器与客户端通信的数据载体。

流程:

srv 文件内的可用数据类型与 msg 文件一致，且定义 srv 实现流程与自定义 msg 实现流程类似:

  1. 按照固定格式创建srv文件
  2. 编辑配置文件
  3. 编译生成中间文件

定义srv文件

服务通信中，数据分成两部分，请求与响应，在 srv 文件中请求和响应使用---​分割，具体实现如下:

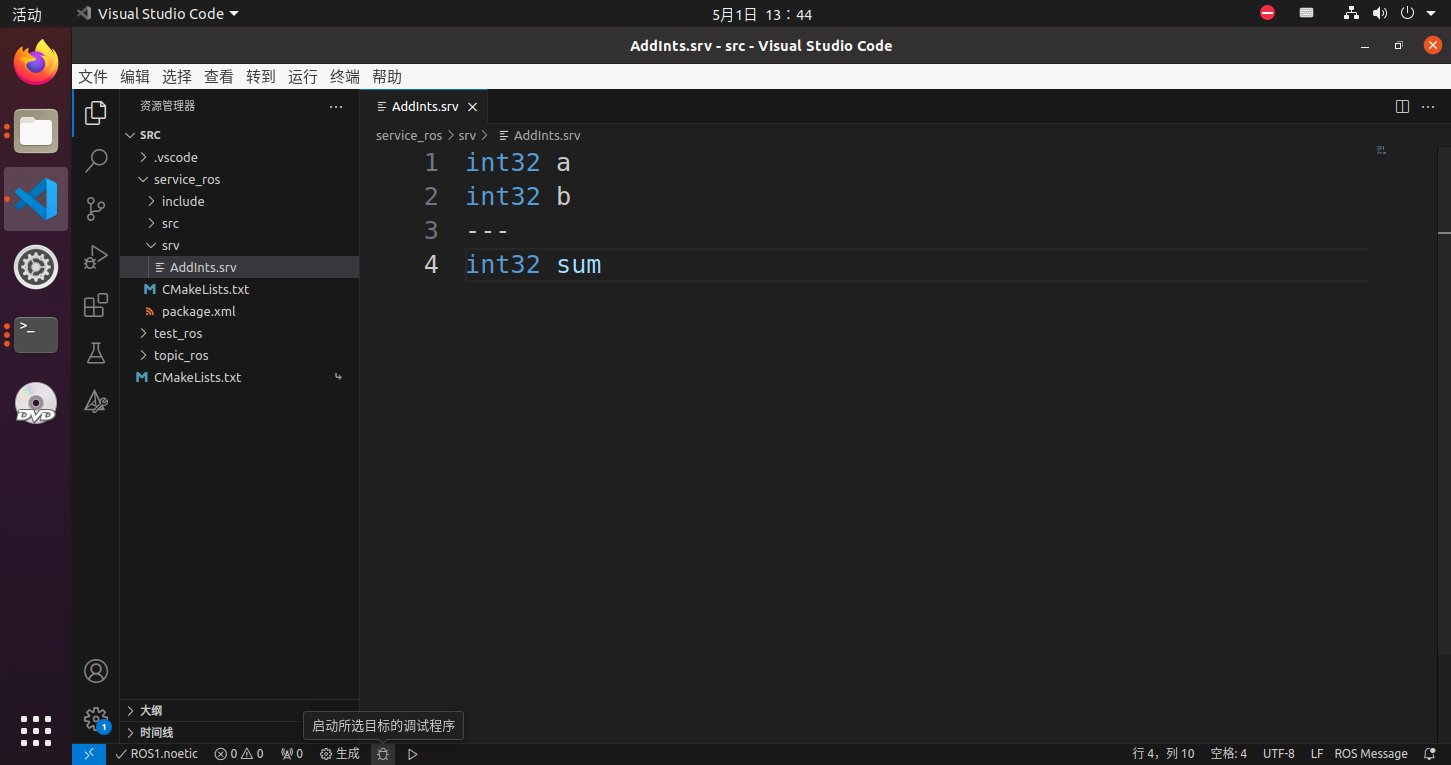

功能包下新建 srv 目录，添加 AddInts.srv​ 文件，内容:

1
2
3
4
int32 a
int32 b
---
int32 sum

说明：请求中有两个整数 a​ 和 b​，响应中返回 sum​。


编辑CMakeLists.txt

编辑功能包下的 CMakeLists.txt：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
## 查找依赖的 catkin 包
find_package(catkin REQUIRED COMPONENTS
  rospy                          # ROS Python 支持库
  std_msgs                       # 标准消息类型
  message_generation             # 生成自定义消息/服务所需的模块
# 需要加入 message_generation,必须有 std_msgs
)

## 添加服务文件（.srv）
add_service_files(
  FILES
  AddInts.srv                   # 你定义的服务文件，多个用空格分隔
)

## 根据 .srv/.msg 文件生成代码（Python/C++ 支持等）
generate_messages(
  DEPENDENCIES
  std_msgs                      # 如果服务使用了 std_msgs 中的类型，则需要依赖它
)

## 声明 catkin 包
catkin_package(
  CATKIN_DEPENDS message_runtime std_msgs  # 运行时依赖消息相关的功能包
)

注意: 官网没有在 catkin_package 中配置 message_runtime,经测试配置也可以

编辑package.xml

编辑功能包下的 package.xml：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
<!-- 构建所需的依赖 -->
  <buildtool_depend>catkin</buildtool_depend>

  <!-- 构建阶段需要的功能包 -->
  <build_depend>message_generation</build_depend>
  <build_depend>std_msgs</build_depend>
  <build_depend>rospy</build_depend>

  <!-- 安装/运行时需要的功能包 -->
  <exec_depend>message_runtime</exec_depend>
  <exec_depend>std_msgs</exec_depend>
  <exec_depend>rospy</exec_depend>

编译

回到工作空间根目录并编译：

1
catkin_make

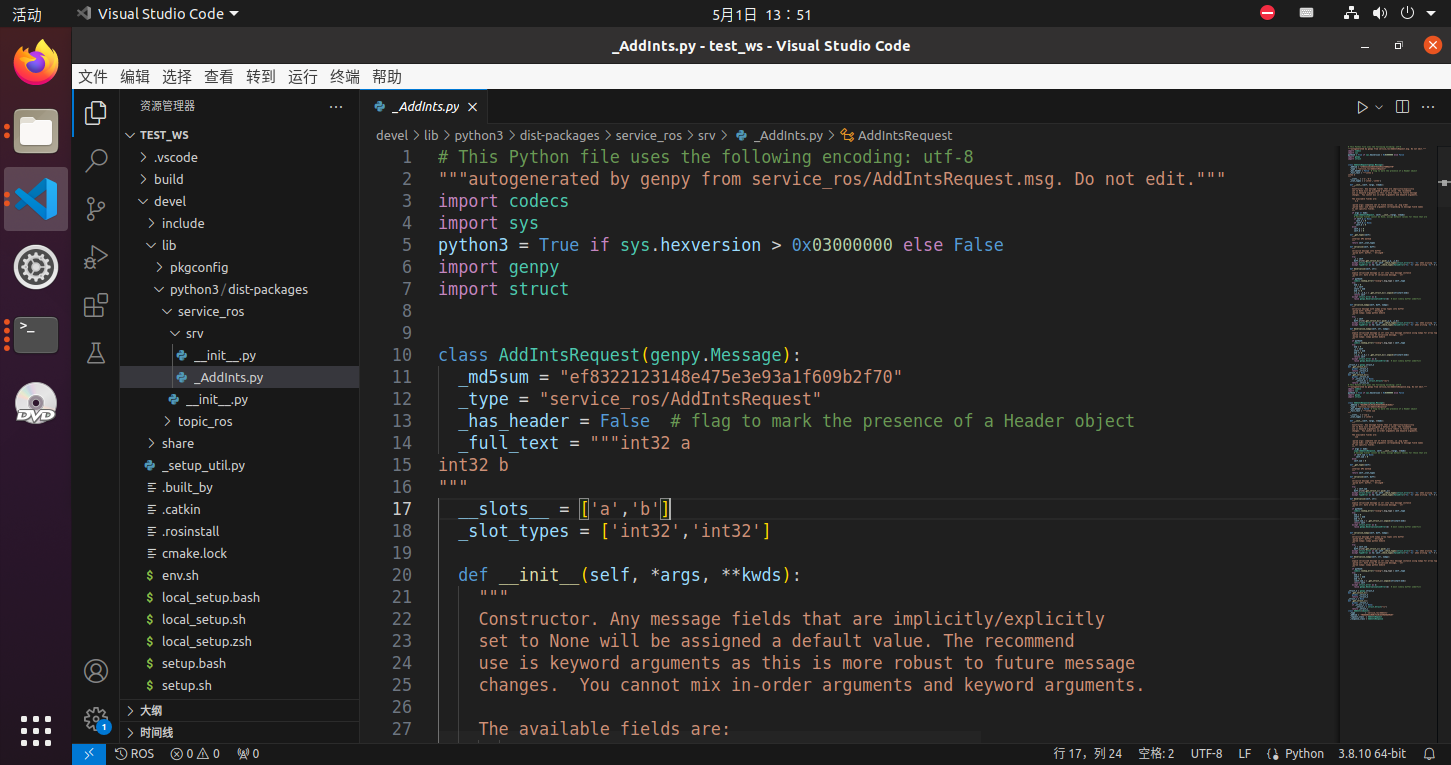

编译成功后，Python 需要调用的中间文件(工作空间/devel/lib/python3/dist-packages/包名/srv)


后续在 Python中调用相关 srv时，就是从这些中间文件调用的：

1
from service_ros.srv import AddInts,AddIntsRequest,AddIntsResponse

服务端

add_server.py​：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#!/usr/bin/env python
# -*- coding: utf-8 -*-

import rospy
from service_ros.srv import AddInts, AddIntsResponse  # 导入自定义服务类型（请求和响应）

# 定义服务处理函数，参数为请求内容（req）
def do_req(req):
    # 日志打印客户端请求的数据
    rospy.loginfo("请求数据: a = %d, b = %d", req.a, req.b)

    # 处理逻辑：将两个数相加，并返回响应对象
    sum= req.a + req.b
    return AddIntsResponse(sum)  # 返回响应，字段名必须和 .srv 文件一致

if __name__ == "__main__":
    rospy.init_node("add_server")  # 初始化节点
    rospy.loginfo("服务端已启动...")

    # 定义服务名、服务类型、回调函数
    server = rospy.Service("add_two_ints", AddInts, do_req)

    # 等待请求（循环等待）
    rospy.spin()

客服端

add_client.py​：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
#!/usr/bin/env python
# -*- coding: utf-8 -*-
# 上面两行是指定解释器和编码格式（Python 3 默认 UTF-8，此处为兼容性保留）

import rospy                        # 导入 ROS Python 接口库
import sys                          # 导入 sys 模块，用于接收命令行参数
from service_ros.srv import AddInts  # 导入服务类型 AddInts（由 .srv 文件自动生成）

if __name__ == "__main__":
    rospy.init_node("add_client")  # 初始化 ROS 节点，名称为 add_client

    # 判断命令行参数是否正确（包括脚本名总共应为3个参数）
    if len(sys.argv) != 3:
        rospy.logerr("请正确提交两个参数")  # 提示正确用法
        sys.exit(1)  # 参数错误则退出程序

    # 读取命令行参数并转换为整数
    a = int(sys.argv[1])
    b = int(sys.argv[2])

    # 等待服务端节点启动并提供名为 add_two_ints 的服务
    # rospy.wait_for_service("add_two_ints")

    try:
        # 创建服务代理对象，指定服务名和类型
        client = rospy.ServiceProxy("add_two_ints", AddInts)

        # 等待服务端节点启动并提供名为 add_two_ints 的服务
        client.wait_for_service()

        # 调用服务，将 a 和 b 作为请求参数传入，获取返回结果
        response = client(a, b)

        # 输出结果日志：显示两个数相加的结果
        rospy.loginfo("请求结果: %d + %d = %d", a, b, response.sum)

    except rospy.ServiceException as e:
        # 如果服务调用失败，打印错误日志
        rospy.logerr("服务调用失败: %s" % e)

添加可执行权限

为python文件添加可执行权限：

1
chmod +x *.py

运行

终端1：

1
roscore

终端2：

1

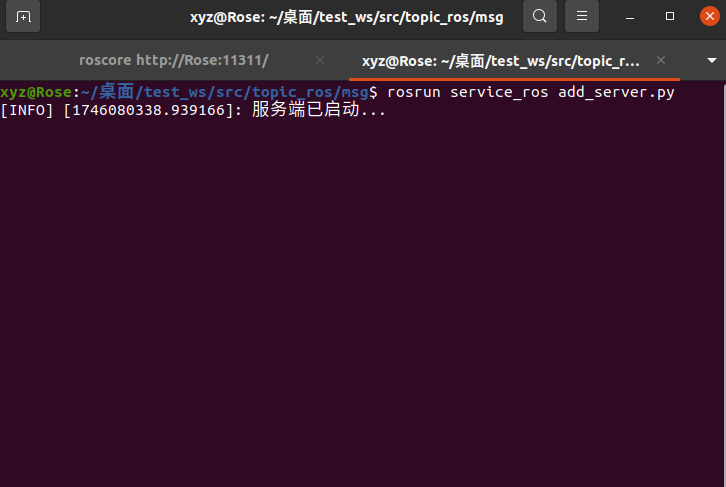

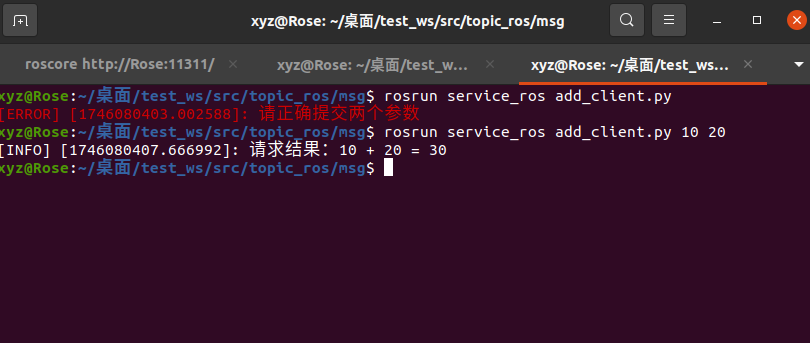

rosrun service_ros add_server.py


终端3：

1
rosrun service_ros add_client.py 10 20



‍
